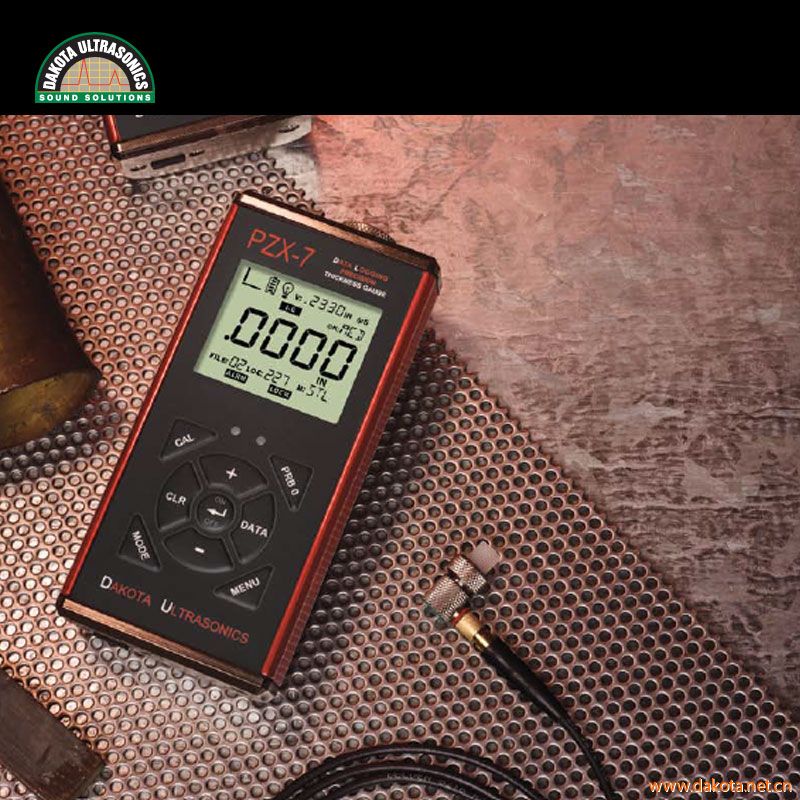

PZX-7 - 超声波测厚仪精密型穿透涂层

产品品牌:美国达高特DAKOTA

产品型号:PZX-7

主要技术指标:

不去除油漆或涂层的情况下测量材料的厚度

美国DAKOTA公司推出的新一代精密型超声波测厚仪PZX-7和PZX-7DL,是PX-7/PX-7DL的升级产品,超声波测厚仪dakota,具有高精度,高分辨率等特点。配备了多种测量模式,涂层测厚仪,可选多种直径、高频或低频探头以解决许多潜在的应用。在回波-回波模式中,可以在不去除油漆或涂层的情况下测量材料的厚度。

-  120MHz FPGA时序电路设计
-  100V尖脉冲发生器
-  多种测量模式:脉冲-回波模式、回波-回波模式、界面-回波模式、塑料模式
-  自动时间相关增益(TDG),超声波测厚仪生产厂家,手动优先
-  单晶延迟块探头和接触式探头(5~20MHz)
-  低温定制液晶显示屏(-30℃)
-  CDC兼容的接口,北京美泰超声波测厚仪,可选串行RS232或蓝牙模块
-  USB TypeC数据接口
-  32M闪存内部数据存储器,可存储40组,每组250个数据,美国达高特超声波测厚仪,共10000个数据(PZX-7DL)
-  IP65防护等级


技术参数

测量 脉冲-回波模式测量范围: 1.0~914.4mm(钢)
回波-回波模式测量范围: 延迟块探头0.152~25.4mm;接触式探头1.0~152.4m
界面-回波模式测量范围: 延迟块探头1.524~25.4m
塑料模式测量范围: 石墨延迟块探头0.127~6.35mm,取决于材料、探头频率和直径
单位:英制和公制
分辨率:0.01或0.001mm
声速范围:305~18542m/s
脉冲重复频率:200Hz
显示刷新频率:10Hz
增益:自动和手动控制
时间相关增益(TDG):在所有测量模式中实现 显示 多功能7段4位半数字液晶显 示器,数字高度为12.7mm
两个3.2mm高14段显示区和一个7段显示区,用于显示信 息和数值
附加的图标表示功能和模式 背光可选择开/关/自动,三个 度(低、中、高)选项 条形的读数稳定性/重复性指示 特点 探头类型: 单晶延迟块探头和接触性探头(可选接触式探头的直径)
高速扫描模式: 显示扫描期间的最小读数,扫描频率为100Hz
差值模式: 显示测量值和标称值的差值
报警模式: 上下限声光报警
声速测量模式:用于球化率的测量
探头 ; 5~20MHz单晶延迟块探头和接触式探头
LEMO 00接口,1.2米探头线
可定制用于特殊应用的探头

存储 可存储40组,德国超声波测厚仪,每组250个数据,超声波测厚仪工作原理,一共10000个数据(PZX-7DL) 其他 键盘: 防水防油密封按键膜,九个触感反馈按键

电源:标配为两节5号碱性电池 ,可选镍镉电池或锂电池。电池低电量指示。无操作五分钟后自动关机。Type-C供电。
重量:312g(含电池)
尺寸:131.3x63.5x31.5mm
操作温度:-30~75℃
外壳:挤压铝制外壳,测厚仪厂,底盖为镍板镀铝,环保封装
包装:ABS工程塑料箱


常用探头

探头型号 频率 直径 测量范围 说明
PT-402-5507 15MHz 6.35mm 0.15~25.4mm 标准延迟块探头(标配探头)
PT-402-6507 20MHz 6.35mm 0.15~19.05mm 延迟块探头
PT-4903-2875 5MHz 3.18mm 0.508~76.2mm 接触式探头
PT-4903-4875 10MHz 3.18mm 0.254~76.2mm 接触式探头
PT-4023-2855 5MHz 6.35mm 0.508~152mm 接触式探头
PT-4023-4855 10MHz 6.35mm 0.254~152mm 接触式探头

配件
配件名称 型号 说明
延迟块 F-000-7102 标准延迟块,直径6.35mm,奥林巴斯超声波测厚仪,长9.5mm
延迟块 F-000-7103 标准延迟块,直径6.35mm,日本超声波测厚仪,长12.7mm
延迟块 X-132-0000 锥形延迟块,前端直径1/8英寸
延迟块 X-532-0000 锥形延迟块,前端直径3/16英寸
探头线 N-104-0020 1.2米长

仪器维修服务注意:
1、客户联系我公司仪器维修部(微信同号),告知所需维修仪器的型号及故障现象,看能否修理。
2、客户提供维修的仪器,规范包装寄到我公司维修部。请在快递包装内附上纸条注明故障现象、联系方式,以便及时与贵方联系。
3、由工程师检修估价,与客户联系,确认是否维修。客户确认维修、付款,再我公司维修、邮寄。









常见问答

美国DAKOTA达高特精密型穿透涂层PX-7的升级款PZX-7,有什么优势?

PZX-7是一款精密型穿透涂层超声波测厚仪,作为PX-7的升级替代新型号。PZX-7可以配延迟块探头和接触式探头,比PX-7多了增益可调(有两种,如果选择延迟块探头,有43dB、46dB、49dB 三挡;如果选择接触式探头,有40dB、43dB、46dB、49dB、52dB五档)和测量声速选项(可用作超声波声速仪)。PZX-7 配有Type-C接口(也就是现在大部分主流安卓手机的充电接口),可以用Type-C的数据线给主机供电。美国原装进口穿透涂层超声波测厚仪PX-7在E-E模式下,可穿透涂层测量。PZX-7没有说明有此功能(配标准延迟块探头)。PX-7是精密的超声波测量仪器,可不去除表面的涂层或漆层测量金属基体的厚度。与超声波操作原理相同,PX-7可以测量不同材料的厚度,显示精度可达0.001mm。


达高特测厚仪PX-7如何操作?

为避免接触面有空气层,必须使用耦合剂,通常一滴即可。然后将探头 紧密贴在测试物体的表面,应显示6-7个竖条及一个数值。如果声速设置正确, 显示值应为材料的厚度。如果显示少于5个竖条或读数不稳定,先检查是否充分 耦合,探头是否放平。如果还不稳定,可能需要更换探头。探头放在测量材料表 面时,每秒可进行4次测量。移走探头,显示最后一次测量值。px-7的电子版说明书请联系客服索取。


PX-7超声波测厚仪RS232 接口怎么用?

PX-7带有RS232接口,可使用附件中的电缆,与计算机相连。

1、 将电缆接入仪器底部的2针接口及计算机上的9针接口。

2、 进入测量数据存储软件

3、 测量后,按SEND键将测量数据传输入计算机。


被测工件表面粗糙度对测量结果有什么影响?

工件表面粗糙度过大,造成探头与接触面耦合效果差,反射回波低,甚至无法接收到回波信号。对于表面锈蚀,耦合效果极差的在役设备、管道等可通过砂、磨、挫等方法对表面进行处理,降低粗糙度,同时也可以将氧化物及油漆层去掉,露出金属光泽,使探头与被检物通过耦合剂能达到很好的耦合效果。 


高精度超声波测厚仪又叫数显测厚仪、高精度超声测厚仪、高精度国产超声波测厚仪、高精度管道测厚仪、金属测厚仪、超声金属测厚仪、铝合金测厚仪、钢管测厚仪、钢管厚度检测仪、压力罐测厚仪、不锈钢阀门测厚仪、铸铁阀门测厚仪、油罐测厚仪、储油罐测厚仪、天然气钢瓶测厚仪、钢瓶壁厚仪、锅炉壁厚测厚仪、气体钢瓶测厚仪、气体钢瓶检测设备、液化气钢瓶测厚仪、氧气钢瓶测厚仪、锅炉船舶油罐测厚仪、锅炉船舶油罐测厚仪、钢结构测厚仪、压力容器测厚仪、压力罐测厚仪、金属管道测厚仪、无损测厚仪是采用最新的高性能、低功耗微处理器技术,基于超声波测量原理,可以测量金属及其它多种材料的厚度,并可以对材料的声速进行测量。可以对生产设备中各种管道和压力容器进行厚度测量,监测它们在使用过程中受腐蚀后的减薄程度,也可以对各种板材和各种加工零件作精确测量。

美国DAKOTA达高特PZX-7超声波测量厚度的原理与光波测量原理相似,当探头发射的超声波脉冲通过被测物体到达材料分界面时,脉冲被反射回探头通过精确测量超声波在材料中传播的时间来确定被测材料的厚度。凡能使超声波以一恒定速度在其内部传播的各种材料均可采用此原理测量。082108240805110311111213
