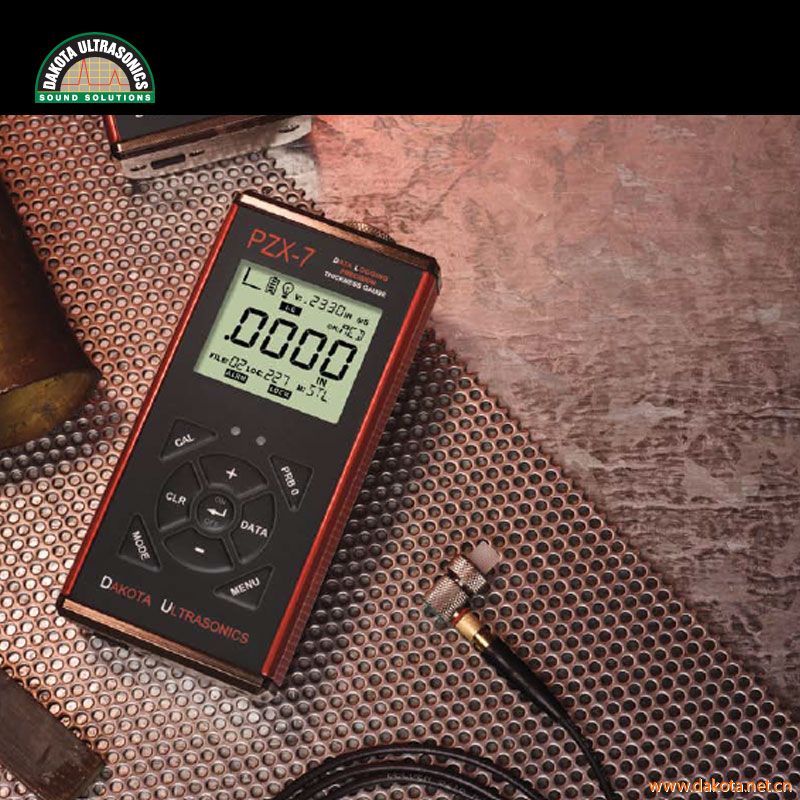

PZX-7DL - 精密型穿透涂层超声波测厚仪

产品品牌:美国达高特DAKOTA

产品型号:PZX-7DL

主要技术指标:

不去除油漆或涂层的情况下测量材料的厚度

美国DAKOTA公司推出的新一代精密型超声波测厚仪PZX-7和PZX-7DL,是PX-7/PX-7DL的升级产品,具有高精度,高分辨率等特点。配备了多种测量模式,可选多种直径、高频或低频探头以解决许多潜在的应用。在回波-回波模式中,可以在不去除油漆或涂层的情况下测量材料的厚度。

-  120MHz FPGA时序电路设计
-  100V尖脉冲发生器
-  多种测量模式:脉冲-回波模式、回波-回波模式、界面-回波模式、塑料模式
-  自动时间相关增益(TDG),手动优先
-  单晶延迟块探头和接触式探头(5~20MHz)
-  低温定制液晶显示屏(-30℃)
-  CDC兼容的接口,可选串行RS232或蓝牙模块
-  USB TypeC数据接口
-  32M闪存内部数据存储器,泛美超声波测厚仪,可存储40组,每组250个数据,共10000个数据(PZX-7DL)
-  IP65防护等级


技术参数

测量  脉冲-回波模式测量范围: 1.0~914.4mm(钢)
回波-回波模式测量范围: 延迟块探头0.152~25.4mm;接触式探头1.0~152.4m
界面-回波模式测量范围: 延迟块探头1.524~25.4m
塑料模式测量范围: 石墨延迟块探头0.127~6.35mm,取决于材料、探头频率和直径
单位:英制和公制
分辨率:0.01或0.001mm
声速范围:305~18542m/s
脉冲重复频率:200Hz
显示刷新频率:10Hz
增益:自动和手动控制
时间相关增益(TDG):在所有测量模式中实现 显示  多功能7段4位半数字液晶显 示器,超声波钢板测厚仪,数字高度为12.7mm
两个3.2mm高14段显示区和一个7段显示区,用于显示信 息和数值
附加的图标表示功能和模式 背光可选择开/关/自动,超声波测厚仪原理,三个 度(低、中、高)选项 条形的读数稳定性/重复性指示 特点  探头类型: 单晶延迟块探头和接触性探头(可选接触式探头的直径)
高速扫描模式: 显示扫描期间的最小读数,扫描频率为100Hz
差值模式: 显示测量值和标称值的差值
报警模式: 上下限声光报警
声速测量模式:用于球化率的测量
探头  ; 5~20MHz单晶延迟块探头和接触式探头
LEMO 00接口,1.2米探头线
可定制用于特殊应用的探头

存储  可存储40组,超声波测厚仪耦合剂,每组250个数据,一共10000个数据(PZX-7DL) 其他  键盘: 防水防油密封按键膜,测厚仪表,九个触感反馈按键

电源:标配为两节5号碱性电池 ,可选镍镉电池或锂电池。电池低电量指示。无操作五分钟后自动关机。Type-C供电。
重量:312g(含电池)
尺寸:131.3x63.5x31.5mm
操作温度:-30~75℃
外壳:挤压铝制外壳,超声波测厚仪 上海,底盖为镍板镀铝,环保封装
包装:ABS工程塑料箱


常用探头

探头型号 频率 直径 测量范围 说明
PT-402-5507 15MHz 6.35mm 0.15~25.4mm 标准延迟块探头(标配探头)
PT-402-6507 20MHz 6.35mm 0.15~19.05mm 延迟块探头
PT-4903-2875 5MHz 3.18mm 0.508~76.2mm 接触式探头
PT-4903-4875 10MHz 3.18mm 0.254~76.2mm 接触式探头
PT-4023-2855 5MHz 6.35mm 0.508~152mm 接触式探头
PT-4023-4855 10MHz 6.35mm 0.254~152mm 接触式探头

配件
配件名称 型号 说明
延迟块 F-000-7102 标准延迟块,便携式超声波测厚仪,直径6.35mm,DAKOTA测厚仪,长9.5mm
延迟块 F-000-7103 标准延迟块,测厚仪美国达高特,直径6.35mm,长12.7mm
延迟块 X-132-0000 锥形延迟块,美国达高特测厚仪,前端直径1/8英寸
延迟块 X-532-0000 锥形延迟块,前端直径3/16英寸
探头线 N-104-0020 1.2米长

仪器维修服务注意:
1、客户联系我公司仪器维修部(微信同号),告知所需维修仪器的型号及故障现象,看能否修理。
2、客户提供维修的仪器,规范包装寄到我公司维修部。请在快递包装内附上纸条注明故障现象、联系方式,以便及时与贵方联系。
3、由工程师检修估价,与客户联系,确认是否维修。客户确认维修、付款,再我公司维修、邮寄。









常见问答

精密型穿透涂层超声波测厚仪PZX-7DL完全替代原型号PX-7DL吗?

是的,PZX-7DL精密型超声波测厚仪是PX-7DL的升级替代,配有Type-C接口(也就是现在大部分主流安卓手机的充电接口),可以用Type-C的数据线给主机供电。还有其他功能的升级:PZX-7DL的传输不用专用软件,用Type-C接口的USB数据线,把 PZX-7DL当成U盘接在计算机上,直接访问U盘的文件(里面只有存储的文件,是CSV格式,用EXCEL打开)。

穿透涂层声波测厚仪PX-7DL的传输,用的是随机配备的专用的计算机连接线和USB转接口,接在计算机上,再用可以在官网上下载的专用软件,导出数据。

PX-7DL在E-E模式下,可穿透涂层测量。PZX-7DL穿透涂层超声波测厚仪没有说明有此功能(配标准延迟块探头)。


穿透涂层超声波测厚仪PZX-7DL如何进行测量操作?

探头发送和接收超声波,计算测量材料的厚度。探头应正确使用,以保证测量精确、可靠。
该单晶探头用来传送超声波。测量时,用拇指和食指握住探头,轻压,使其充分接触测试材料表面。
探头前部为延迟块,可拧下。延迟块和探头晶片之间需耦合。


为避免接触面有空气层,必须使用耦合剂,通常一滴即可。然后将探头紧密贴在测试物体的表面,应显示6-7个竖条及一个数值。如果声速设置正确,显示值应为材料的厚度。如果显示少于5个竖条或读数不稳定,先检查是否充分耦合,探头是否放平。如果还不稳定,可能需要更换探头。探头放在测量材料表面时,每秒可进行4次测量。移走探头,显示最后一次测量值。重要
有时,探头移走时,会带走一层耦合剂,这样测量值会时大时小。可以明显观察到探头在位时,有一个读数;探头移走时,又有一个读数。
测量表面准备
测量表面的开头和粗糙程序非常重要。粗糙不平的表面会限制超声波穿过材料,导致测量不稳、不可靠。

测量表面应清洁、无细小颗粒、灰尘等,这些物质会导致探头不能很好地接触测量面。应使用铁刷或砂纸以及砂轮等。对于特别粗糙的表面如铸铁,很难测量,因为会造成声速发散。阻糙的表面除了给测量带来困难,还会增加探头的磨损。



超声波测厚仪的一般测量方法?

1、测量法。在规定的测量点周围增加测量数目,厚度变化用等厚线表示。

2、连续测量法。用单点测量法沿指定路线连续测量,间隔不大于5mm。

3、网格测量法。在指定区域划上网格,按点测厚记录。此方法在高压设备、不锈钢衬里腐蚀监测中广泛使用。


美国DAKOTA达高特是专业无损检测产品制造商,产品主要包括:高温超声测厚仪、水下超声波测厚仪、多层厚度超声波测厚仪、声速仪、壁厚腐蚀监测仪、螺栓应力测试仪等产品、其中ZX-7/7DL超声波测厚仪是新一代单晶高精度超声波测厚仪。具有使用简单,功能齐全,体积小巧,可靠性高等特点。


PX-7有四种测量模式:回波—回波(E-E),界面波—回波(I-E),塑料(PLAS)和自动(AUTO)。在回波—回波模式,可测薄至0.15mm厚的钢;该模式还可不去除表面的涂层或漆层测量金属基体的厚度。在界面波—回波模式,可测塑料或更厚的材料。自动模式下,仪器可根据材料不同自动转换测量模式。塑料模式用于测量非常薄的塑料。


在
已知厚度的情况下校验,采用哪种校准方法s校准PX-7DL超声波测厚仪?

注意∶该步骤需要一个所要测量的特定材料的样块,已知厚度。

为保证测量精度,必须设置正确的声速。不同材料,声速不同。已知厚度,一点校准法是最简单常用的校准方法。

1、开机


2、滴一滴耦合剂至样块。


3、使探头紧贴样块表面。应显示厚度值(可能不正确),所有的竖条应都显示。


4、读数稳定后,移走探头。如果厚度值有变化,重复步骤3。5、按CAL键,IN或MM符号应闪动。

6、使用上下箭头键调节厚度值至样块厚度。


7、再按一次CAL键,IN/us或MM应闪动,仪器显示根握厚度值计算出的声速值。


8、再按CAL 键退出校验模式。仪器可以开始测量。08210824110311111213
